德維創(chuàng)數(shù)采系統(tǒng)在儲能變流器防孤島保護性能檢測中的應用

滿足GB/T34133標準的儲能變流器防孤島保護性能檢測設備

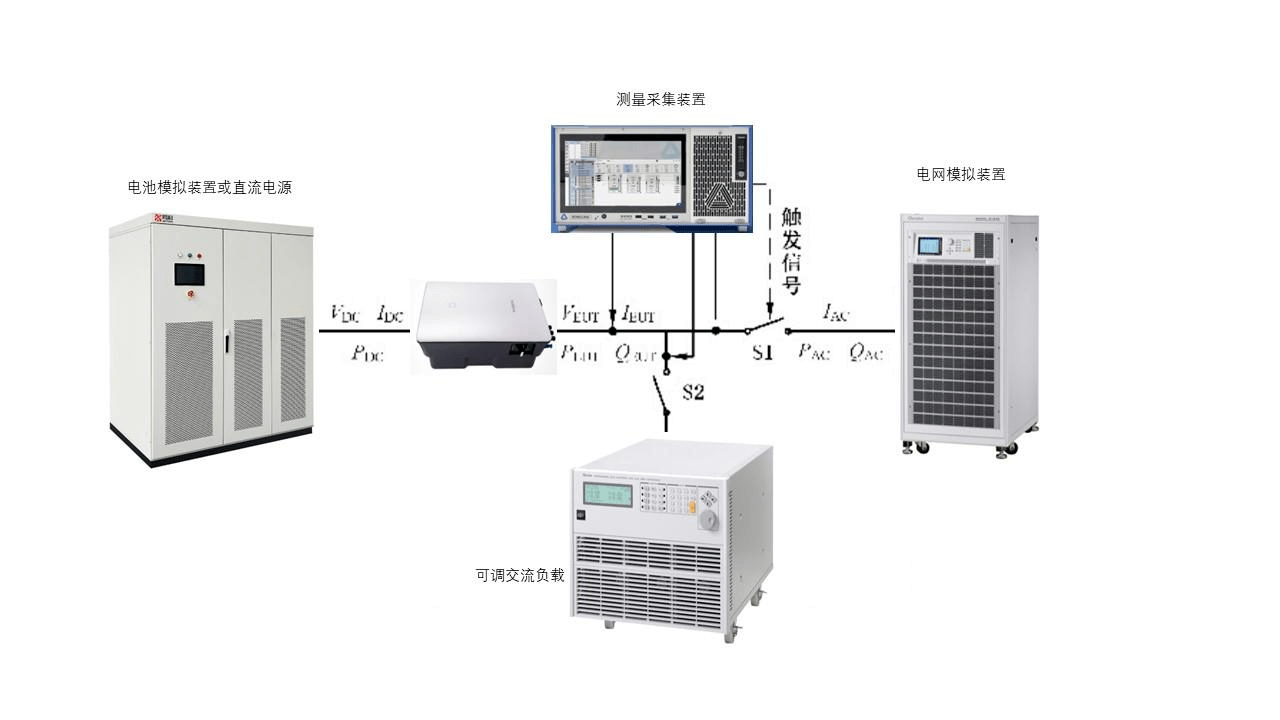

防孤島保護性能檢測回路

孤島保護性能檢測使用設備：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

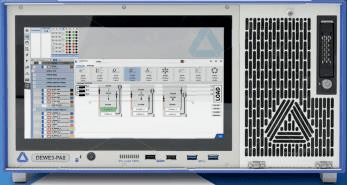

DEWE3-PA8 一體化式主機：

集成傳感器電源可為 8 個電流傳感器供電； 可加裝 4 張 TRION3-1820-POWER-4 功率采集卡進行 16 路電壓及 16 路電流測試； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

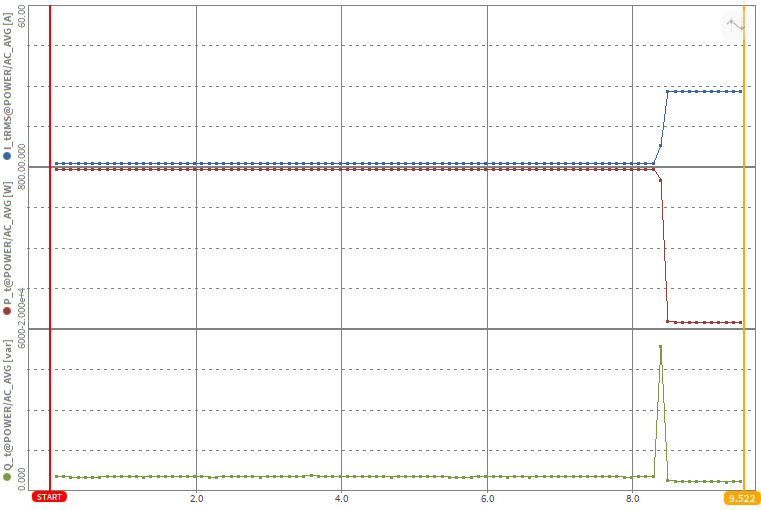

防孤島保護性能測試方法： 利用波形圖記錄開關斷開時，有功、無功以及電流的變化情況。
